简述
BP5356HA 是一款高精度多段线性恒流LED控制芯片  ,集成磷七压 MOS 管和 JFET高压供电功效。主要用于驱动由市电供电的高电压、低电流 LED 灯串。由于不需要电解电容和磁性元件  ,LED 驱动器可以实现小体积、长寿命  ,并切合 EMI划定。 BP5356HA 可以通过外部电阻准确的设定LED电流  ,芯片通过优化分段导通时的电流基准  ,有利于减小THD. BP5356HA具有过温调理功效  ,过温点可以通过RTH对地电阻设置。当输入电压过高  ,或者LED 电流过大时  ,此功效将降低输出电流
优势

    THD<20%

    650V 高压 MOS 管

    多芯片并联使用时可节约跳线电阻

    外围电路很是简朴  ,驱动器体积很是小

    无需电解电容和磁性元件

    母线电压转变±20%仍可事情

    超快 LED 启动

    LED 电流可外部设定

应用领域
  • GU10/E27 LED 球泡灯、射灯
  • LED 蜡烛灯
  • 其它 LED 照明

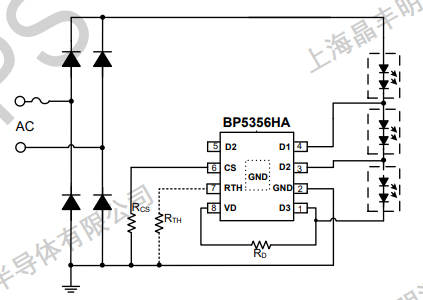

典范应用原理图
球王会(中国游)官方网站
封装
  • 球王会(中国游)官方网站
手艺文档
文档类型 问题 类型 文件下载
规格书 BP5356HA pdf 完整版
